Projekt 2007 bis 2008
Das Ziel
- Die Moba wird Modular aufgebaut. Die einzelnen Module sind so gross, dass sie noch einigermassen handlich sind und problemlos transportiert werden können.
- Die Anlage wird in U-Form ausgelegt.
- Im Endausbau gibt es einen Hochgebirgs-Bereich, eine Mittelland-Sitution und einen Güterbahnhof mit Hafenanschluss.
- In jedem Bereich gibt es einen 4 bis 6 spurigen Hauptbahnhof und daneben je einen Kreuzungsbahnhof.
- Epoche bis in die 80er Jahre (III / IV)
- Die Anlage ist für eine maximale Zuglänge von 145 cm ausgelegt.
- Die maximale Steigung beträgt 2.5%
Eckdaten zur Moba 2007
| PC Steuerung |
Rocrail |
| Zentrale (SW) |
DDX |
| Decoder-Protokoll |
DCC |
| Rückmeldebus (via Parallelschnittstelle und HSI 88) | S88 |
| Booster für Zubehör | 1 LDT DB2 |
| Blöcke | 56 |
| Hochgebirge |
Mittelland | See/Meer | |
| Anzahl Module | 3 à (L90cm X B120cm) | ||
| Schienenlänge in m (Flexgleis) |
95 |
||
| Weichen-Servo-Ansteuerung, Polarisierung, Positionsmelder |
24 |
||
| DKW (Arnold) | 5 | ||
| Kreuzungen (Arnold) | 4 | ||
| DCC Weichendecoder (à 8 Servo-Anschlüsse) | 4 | ||
| DCC Signaldecoder (à 4 Signale 2 Flammig) | 5 | ||
| S88 Rückmeldermodule (à 8 Anschlüsse) via LPT1 | 7 | ||
| S88 Rückmeldermodule (à 8 Anschlüsse) via LDT HSI-88 L/M | 9/1 | ||
| Zug-Stromkreise / Booster LDT DB2 | 2 |
Erste Modulanlage
Als nächster Schritt wurde Ende 2007 eine erste N-Anlage geplant. Nach einjähriger Aufbauarbeit merkte ich jedoch, dass sich zu viele Unzulänglichkeiten in der Anlage versteckten. So wurde die Anlage zurück gebaut und Komponenten die noch zu Verwenden waren eingelagert.
Im 1. Q 2009 wurde dann das Projekt Vision 2010 gestartet, meine zur Zeit aktuell sich im Aufbau befindliche Modulanlage.
Im 1. Q 2009 wurde dann das Projekt Vision 2010 gestartet, meine zur Zeit aktuell sich im Aufbau befindliche Modulanlage.

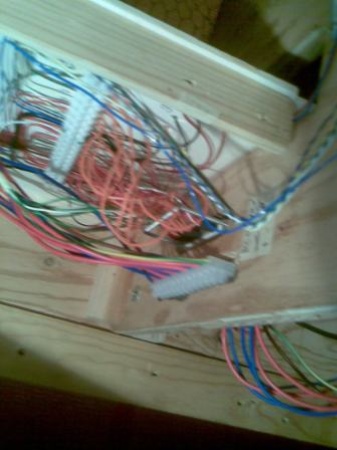

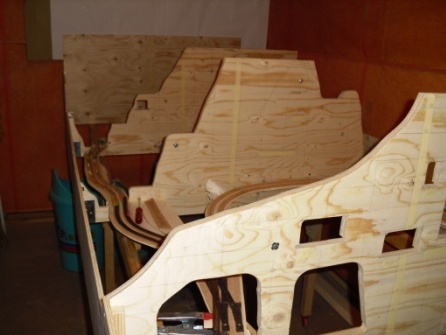

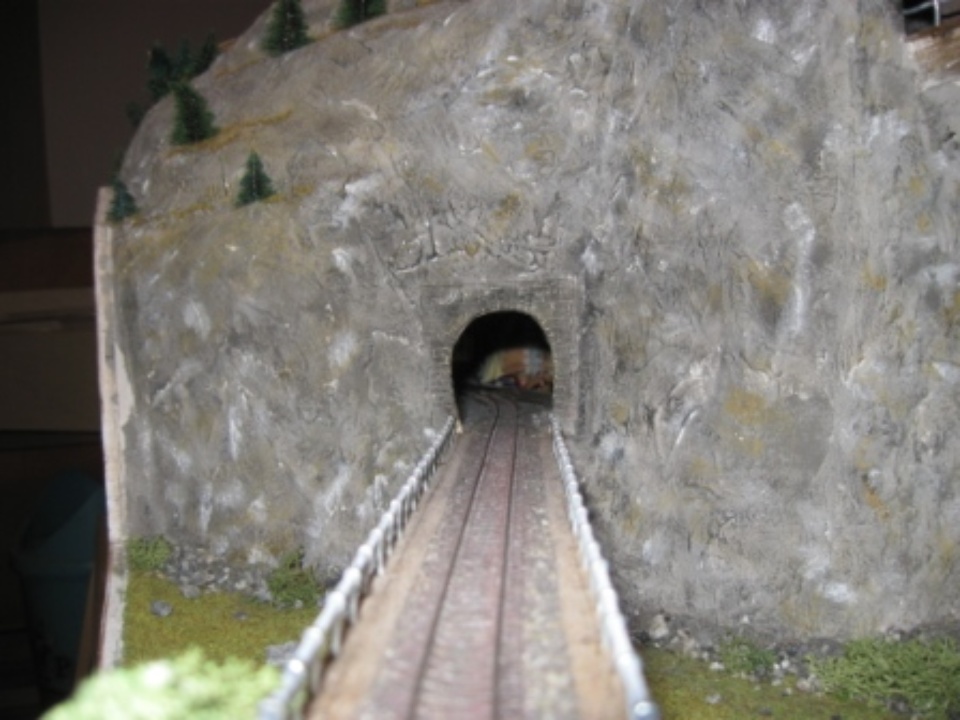

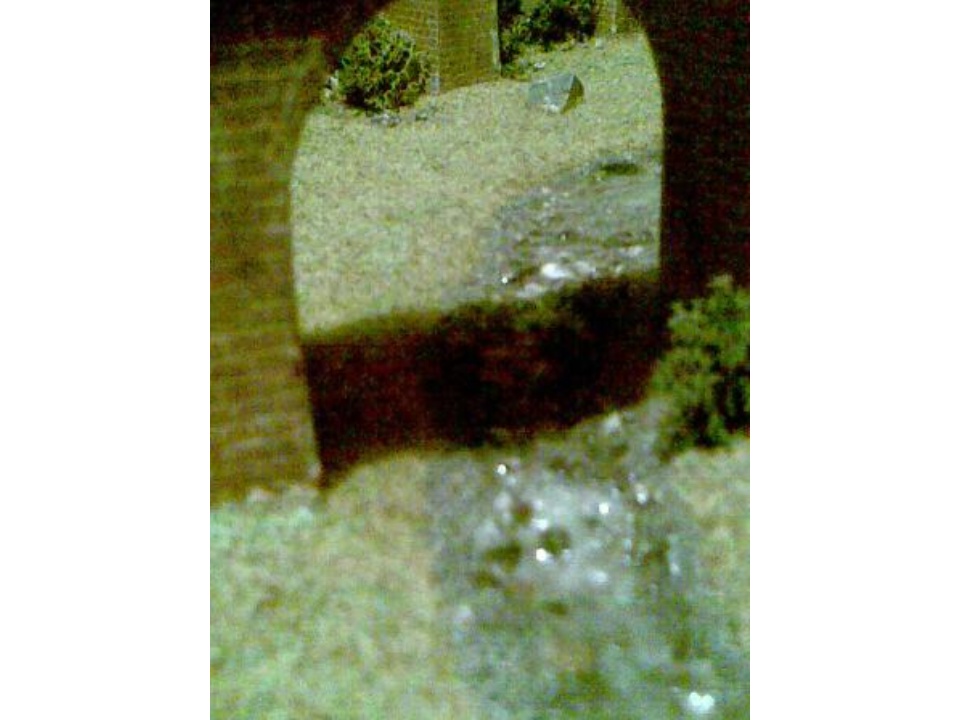

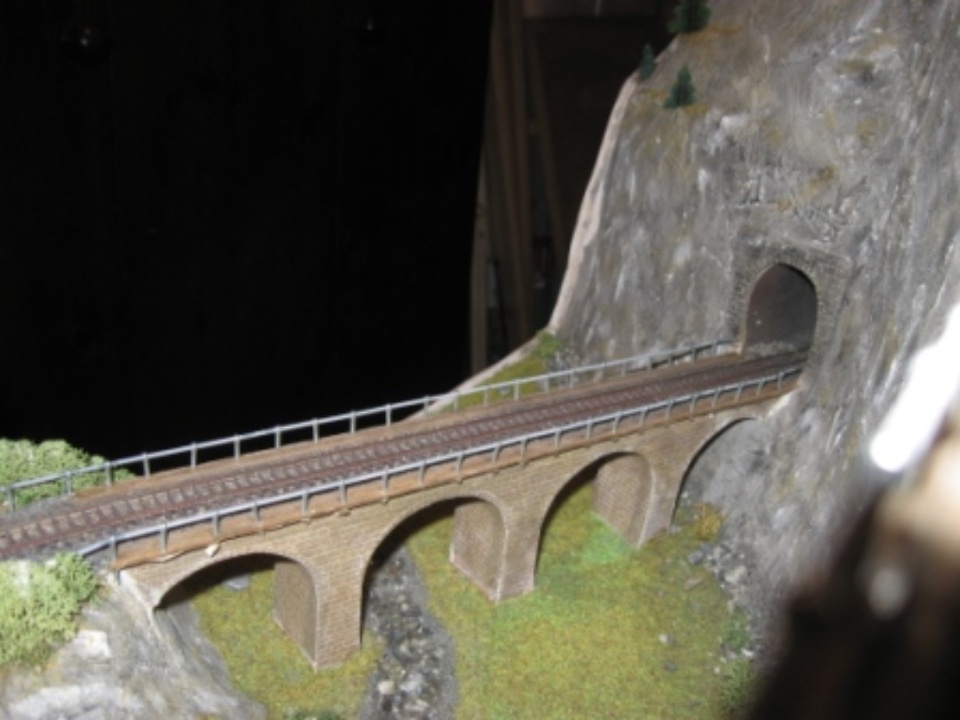

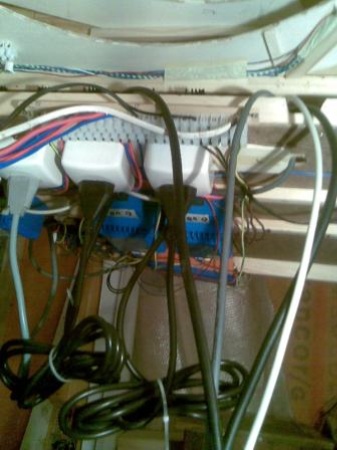

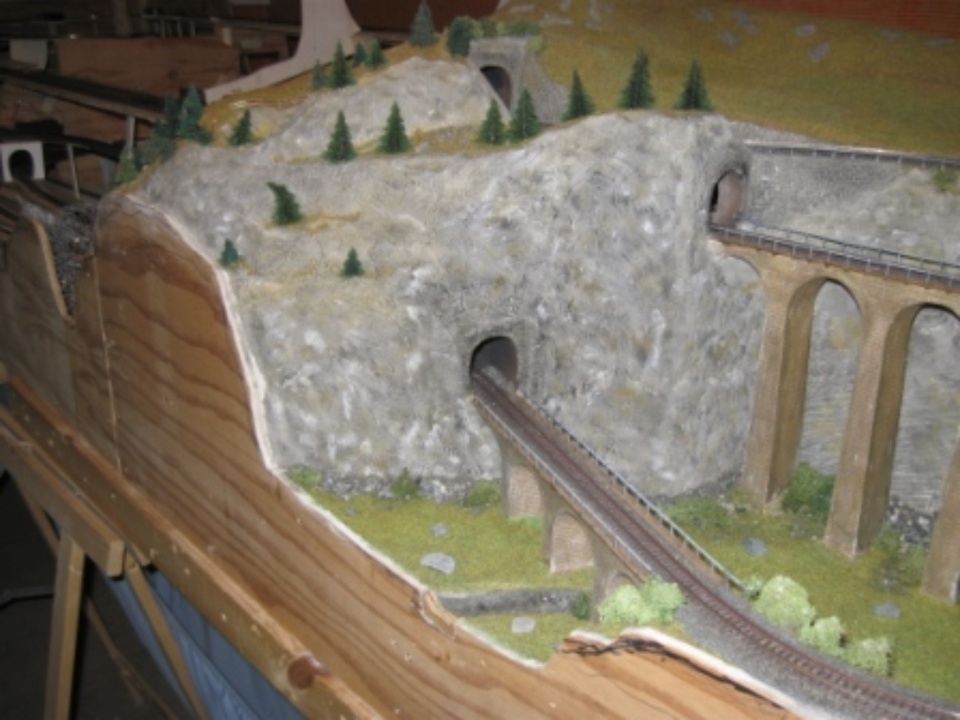

Bilder 1. Modulanlage Bauzeit 2007 bis 2008.
